HY583系列驅動橋

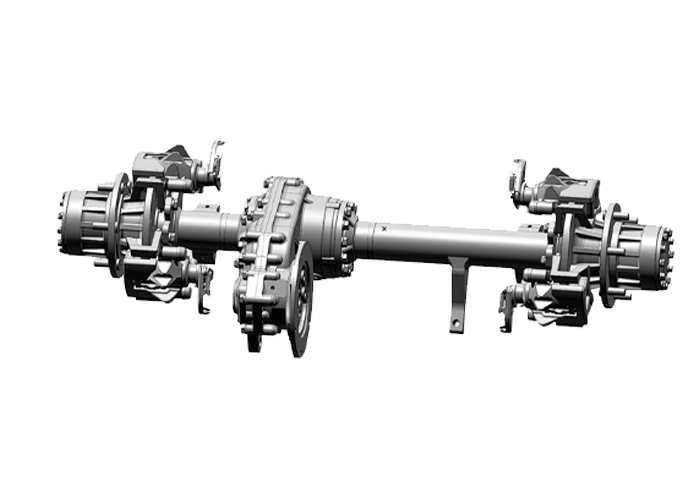

HY583

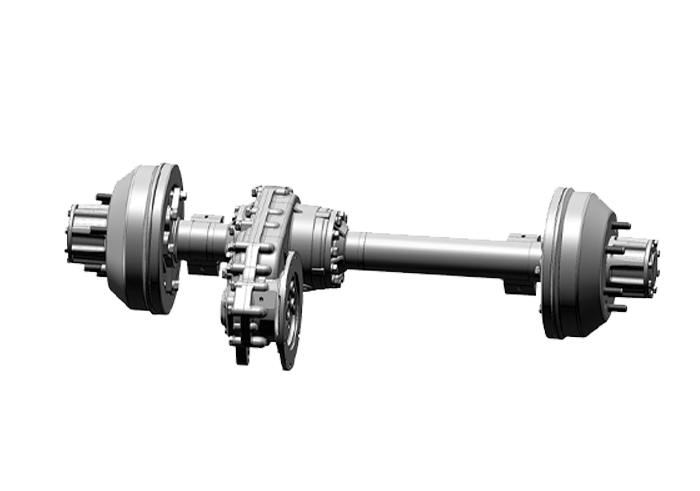

HY540Q
性能優點
有鼓式制動、鉗盤式制動和電子盤式制動可選；
主減速機構采用二級減速器，減速比達18.37，驅動橋輸出扭矩8300N.m；
同平臺有多種尺寸產品可適用于不同車型；
可選裝主動測速單元；
適用于牽引力小于25T電動防爆牽引車；
適用于機場電動皮帶車。
規格參數
|
橋型號 |
載荷(Kg) |
輪輞安裝距 |
速比 |
制動形式 |
車架安裝距 |
|
HY583 |
3500 |
1090-1130 |
18.37 |
客戶指定 |
714 |
|
HY540Q |
1720 |
18.37 |
1240 |
||
|
輪輞止口 |
輪輞分度圓直徑 |
輪轂螺栓 |
輪轂螺母 |
制動器規格 |
電機功率（Kw) |
|
φ160 |
φ205 |
M18×1.5 |
M18×1.5 SR22 |
盤式：Φ309×16 |
不大于23 |
|
φ140 |
φ190 |
M18×1.5 |
M18×1.5 SR22 |
鼓式：Φ310×62 |
不大于23 |
